TH型鬥式提升機

TH/HL型鬥式提升機產品概述：

TH鏈條鬥式提升機是一種圓環鏈鬥式提升機采用混合式或重力卸料，挖取式裝料，提升高度為50m，提升產量：15.77-185m³/h

結構功能介紹 —價格：9800-45000元

牽引件：優質合金鋼高度圓環鏈

傳動裝置：ZJ型減速器和ZQ型減速器

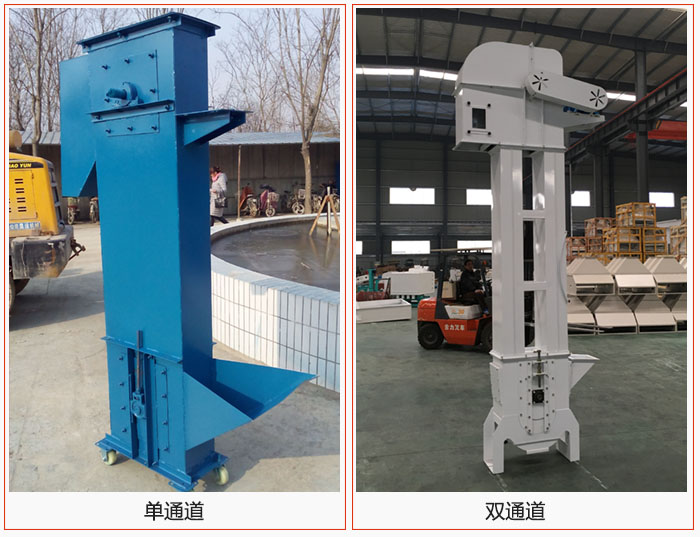

中部機殼：單、雙通道兩種形式為機內重錘箱恒力自動張緊。

鏈輪：可換輪緣組合式結構（使用壽命長，輪緣更換工作簡便）

下部：重力自動張緊裝置（能保持恒定的張緊力，避免打滑或脫鏈）

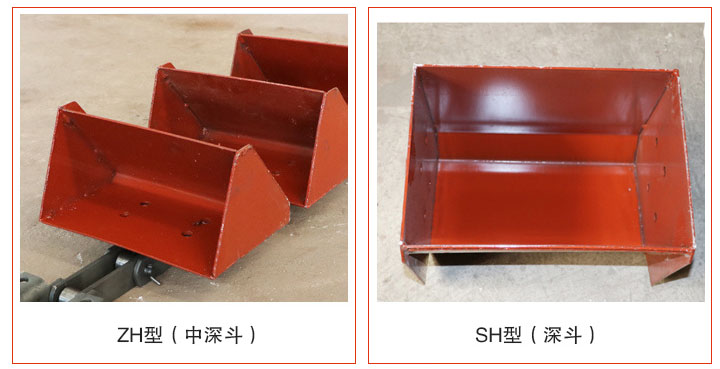

料鬥分類：ZH型(中深鬥)，SH型(深鬥)

ZH型(中深鬥)一般適用於輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。

SH型(深鬥)一般適用於輸送幹燥的、鬆散易於拋出的物料，如水泥、碎石、煤塊等。

TH型鬥式提升機主要特點：

TH型鬥式提升機在牽引裝置，中部機殼與下部機殼的改造和提升提高了好色先生APP免费下载的整體耐磨性，延長適用壽命，同時根據 不同性質的物料還能夠選擇合適的料鬥大大提高了提升產量。

TH型鬥式提升機工作原理

TH型鬥式提升機采用電機驅動，電機聯動減速機降速、通過聯軸器傳給主軸鏈輪，鏈輪轉動帶動傳動帶循環轉動，傳動帶均勻布置有同樣大小的料鬥，通過料鬥循環交替從底部料倉把物料盛起向上送料。等料鬥傳到上出料口，料鬥翻起把物料導入存儲料倉，提升機就是這樣循環提升送料的。

TH型鬥式提升機型號與參數：

型號					TH160		TH200		TH250		TH315		TH400		TH500		TH630
料鬥形式					ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH
輸送量m³/h			普通型		15	25	18	29	31	48	35	60	60	94	75	118	114	185
			改進型		-	-	-	-	-	-	46	80	80	125	100	157	152	246
料鬥		鬥寬mm			160		200		250		315		400		500		630
		鬥容L			1.2	1.9	1.5	2.4	3.0	4.6	3.75	6.0	5.9	9.5	9.3	15.0	14.6	23.6
		鬥距mm		普通型	500						512				688
				改進型	-						384				516
鏈條	圓鋼(直徑×節距)mm				14×50						18×64				22×86
	環數			普通型	9						7				7
				改進型	-						5				5
料鬥運行速度m/s					1.2						1.4				1.5
主鏈輪節圓直徑mm					300		365		520		630		710		800		900
主軸轉速r/min					69.71		63.22		44.11		42.5		37.6		35.8		31.8
物料*大塊度mm					20		25		30		35		40		50		60

注：表中料鬥容積為盛水容積,輸送量按此鬥容計算時為100%填充，實際應用時要考慮填充係數。2、表中改進型隻有TH315、TH400、TH500、TH630。

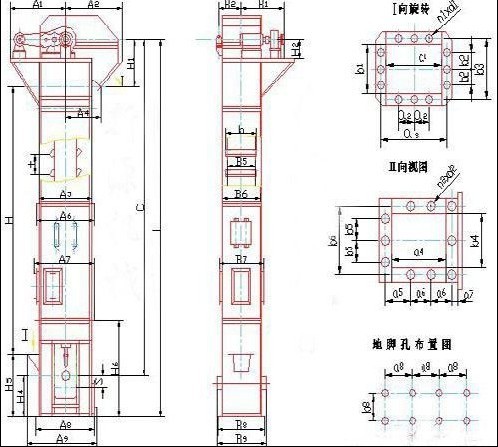

TH型鬥式提升機外形示意圖：

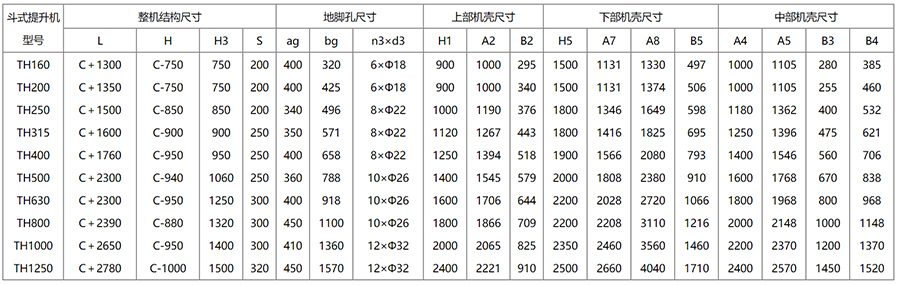

TH型鬥式提升機安裝尺寸：

TH型鬥式提升機適用範圍

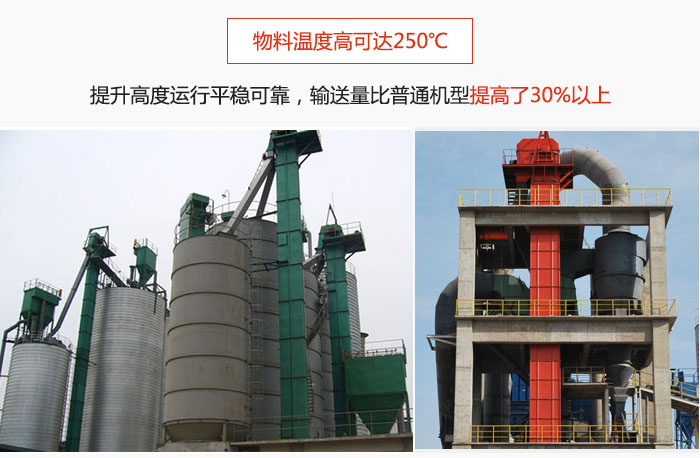

TH型鬥式提升機適用於輸送堆積密度小於1.5t/m³易於掏取的粉狀、粒狀、小塊狀的底磨琢性物料 ，物料溫度在250℃以下。如：煤、水泥、碎石、砂子、化肥、糧食等。

TH型鬥式提升機常見問題及處理方法

故障名稱	產生原因	處理方法
造成停車	1、膠帶太鬆。   2、卸料機構卸料量太大，在成提升機底部物料存積太多。   3、底部或其他部位有硬物將料鬥同機卡住。   4、料鬥脫落。	1、調整漲緊裝置。   2、挖取底部存積物料。   3、取走硬物。   4、重新安裝。
有不正常的異響	1、輸送帶發生偏移。   2、料鬥鬆動。   3、機殼內有大塊雜物。	1、調整漲緊裝置。   2、重新緊固。   3、取走雜物。
輸送帶偏移	1、滾輪兩邊有高有低。   2、滾輪表麵有大量物料粘住。   3、進料時偏向料鬥的一邊。	1、重新調整漲緊裝置。   2、鏟除滾輪表麵物料。   3、調節進料口位置，調節下料機位置。
